はじめに

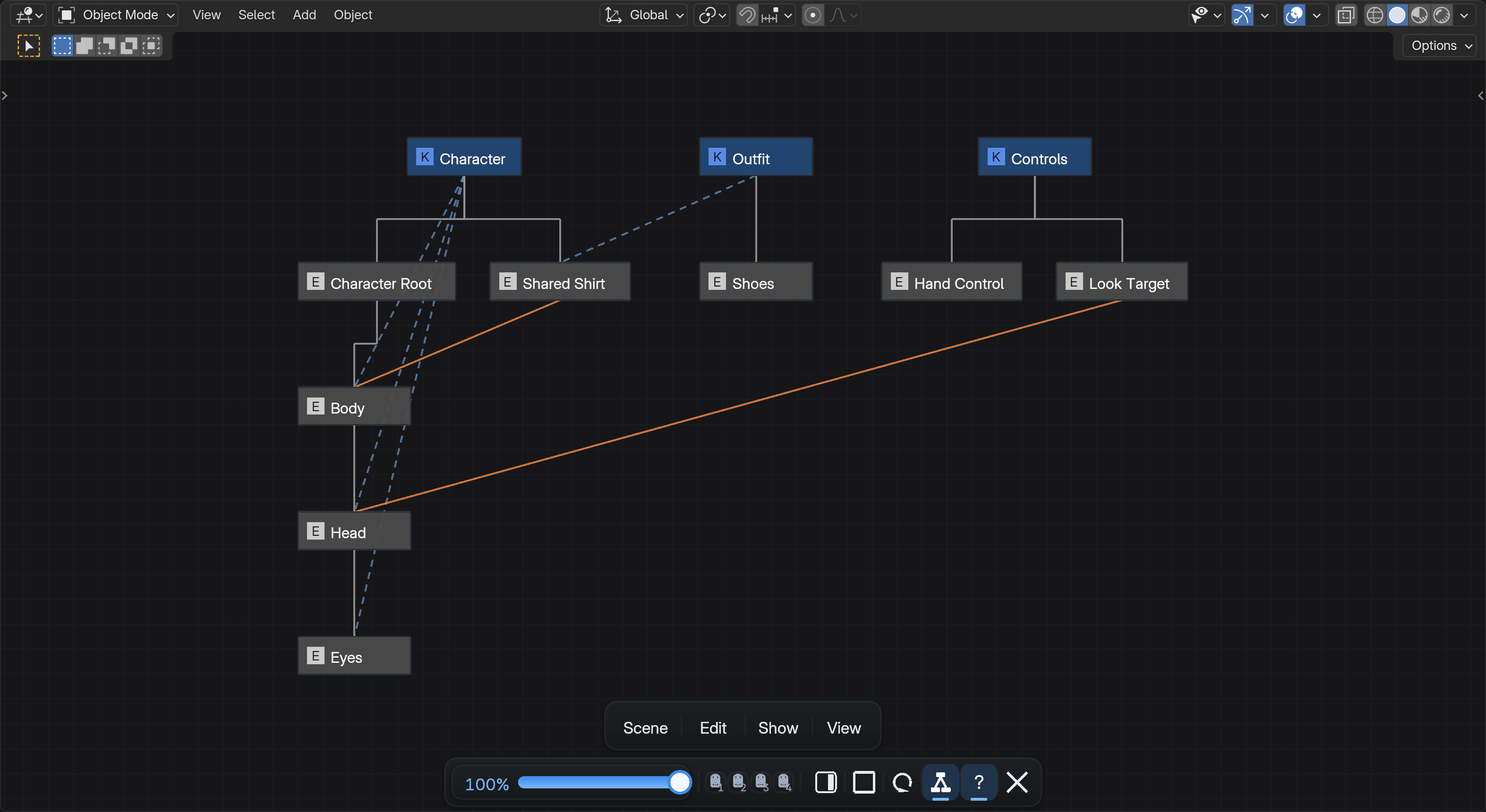

cvELD Schematic View は、Blender の 3D View にシーン階層をノードとして表示し、選択、表示切り替え、階層編集、レイアウト整理を行うアドオンです。

はじめて使う方

1. インストール・更新・削除に従ってアドオンを有効にします。
2. ユーザーガイドの「画面を開く」と「基本ナビゲーション」を確認します。
3. キー操作を一覧で確認する場合はショートカットリファレンスを参照します。
4. 問題が起きた場合はトラブルシューティングを確認します。

データの保存先

• ノード位置、折りたたみ状態、レイアウトプリセット、Backdrop、Sticky Note、ノード注釈、MemoCam などのシーン固有情報は .blend に保存されます。
• ショートカットプリセットや外観などのユーザー設定は Blender のアドオン設定に保存されます。
• Blender の Object、Collection、Bone、Constraint などを変更する操作は Blender の Undo 対象です。
• Schematic 内部のレイアウトや注釈の操作は、Schematic 実行中の Ctrl+Z / Ctrl+Y で取り消し・やり直しできます。

重要な階層編集やアドオン更新の前には .blend を保存してください。Library Link、Library Override、読み取り専用データでは、一部の編集操作を利用できません。

インストール・更新・削除

必要環境

• Blender 4.5以降
• Blender 5.2に対応
• cvELD_SchematicView-<version>.zip

基準バージョンは Blender 5.2 です。Blender 4.5～5.1 は「レガシー互換」として動作し、未検証の機能では警告を表示します。Blender 4.5未満では登録されません。Extension版（ZIPからのインストール）は blender_manifest.toml の blender_version_min = 4.5.0 でインストール可否が判定されます。

UIは日本語のほか、簡体字中国語・繁体字中国語・スペイン語・韓国語・フランス語・イタリア語・ブラジルポルトガル語・ドイツ語・ロシア語・ポーランド語・トルコ語・ウクライナ語を含む14言語に対応します。Edit > Preferences > Interface > Translation > Language の設定に応じてBlenderが自動的に選択するため、アドオン側での設定は不要です。ステータス表示や警告・エラーの文言も翻訳対象です。

インストール

1. Blenderを起動します。
2. Edit > Preferences > Add-ons を開きます。
3. 右上のメニューから Install from Disk を選びます。
4. ダウンロードしたZIPを、展開せずに指定します。
5. cvELD Schematic View を検索して有効にします。
6. 3D Viewで N キーを押し、Schematic タブが表示されることを確認します。

起動方法

• Nパネル: 3D View > Sidebar > Schematic
• 3D View内で表示: 9 または PageDown
• 専用ウィンドウ: PageUp または Ctrl+9

アドオン設定の Open in New Window が有効な場合、Nパネルの起動ボタンは専用ウィンドウを開きます。

更新

1. 作業中の .blend を保存します。
2. Schematic Viewを閉じます。
3. PreferencesのAdd-ons画面から新しいZIPをインストールします。
4. Blenderを再起動します。
5. Add-ons画面で表示されるバージョンを確認します。

古い版のコードがメモリに残ることを避けるため、更新後はBlenderの再起動を推奨します。シーンに保存された表示設定、レイアウト、注釈は通常そのまま引き継がれますが、重要なファイルは更新前にバックアップしてください。

削除

1. Schematic Viewを閉じます。
2. Edit > Preferences > Add-ons でアドオンを無効にします。
3. Add-ons画面のメニューから削除します。
4. Blenderを再起動します。

アドオンを無効化しても、.blend 内に保存されたカスタムプロパティが直ちに削除されるとは限りません。

ユーザーガイド

インストール手順や問題への対処を含む資料一覧はドキュメント索引、全キー操作の一覧はショートカットリファレンスを参照してください。

1. 画面を開く

3D Viewで N を押して Schematic タブを開き、先頭パネルのノードツリーアイコンを押します。同じ3D View内にオーバーレイが表示されます。ウィンドウアイコン、PageUp、Ctrl+9 から専用ウィンドウも開けます。

Schematic Viewのセッションは起動したウィンドウと3D Viewに属します。別の3D Viewには独立して起動できます。

2. 基本ナビゲーション

Softimageプリセットでは S+LMB でパンし、LMB / MMB を選択ジェスチャーとして利用できます。スクラブズームはSoftimageプリセットでは S+MMB ドラッグに割り当てられます。ズームイン・ズームアウトはホイールのズームとは別に個別のショートカットとして割り当て可能です。

3. 表示スコープ

Nパネルまたは上部ツールバーの Scene メニューから対象範囲を選びます。

• Scene: シーン全体を走査します。
• View Layer: 現在のView Layerを基準に表示します。
• Selection: 選択対象と関連階層に絞ります。

大規模シーンでは View Layer または Selection を使い、Filtersで種類を絞ると扱いやすくなります。

4. ノードと選択

ノードの選択は原則としてBlenderの選択状態と同期します。Nパネルの 3Dビューとノード選択を同期 ボタンがONの間、BlenderとSchematicの選択が双方向に同期します。OFFにすると現在のSchematic選択を保持し、選択同期を停止します。

主な操作:

Delete によるノード削除は、Objectノードと Materialノードで利用できます。Materialノードを削除すると、使用中の全オブジェクトからそのマテリアルスロットが外れるだけで、オブジェクト自体は残ります。ボーンやモディファイアなど、所有者の一部を表示しているだけのノードは削除できません。

リンク済みデータ、Library Override、読み取り専用データでは利用できない編集があります。実行できない理由は画面下部のステータスに表示されます。

5. 階層編集

/ で Parent Picker を開始します。親を変更するノードを選び、対象ノードをクリックして確定します。Esc でキャンセルします。

Boneの親変更では、必要に応じてBlenderのモードと選択状態を一時的に切り替え、完了後に復元します。複雑なリグでは操作前にファイルを保存してください。

その他の階層・構造操作:

• Alt+/: 選択したオブジェクト・コレクション・ボーンの親子関係をまとめて解除（Clear Parent）。オブジェクトはシーンコレクション直下へ移動し、ボーンは所属アーマチュア内で親だけが外れます。
• Alt+C: Constraint追加
• Alt+G: 選択ノードをグループ化
• Shift+Alt+G: グループ解除
• Alt+L: ノード位置のロック切り替え
• Alt+E: すべて展開
• Alt+Q: すべて折りたたみ
• Shift+Alt+E: 深さを指定して展開
• Alt+I: 選択対象をIsolate / 解除

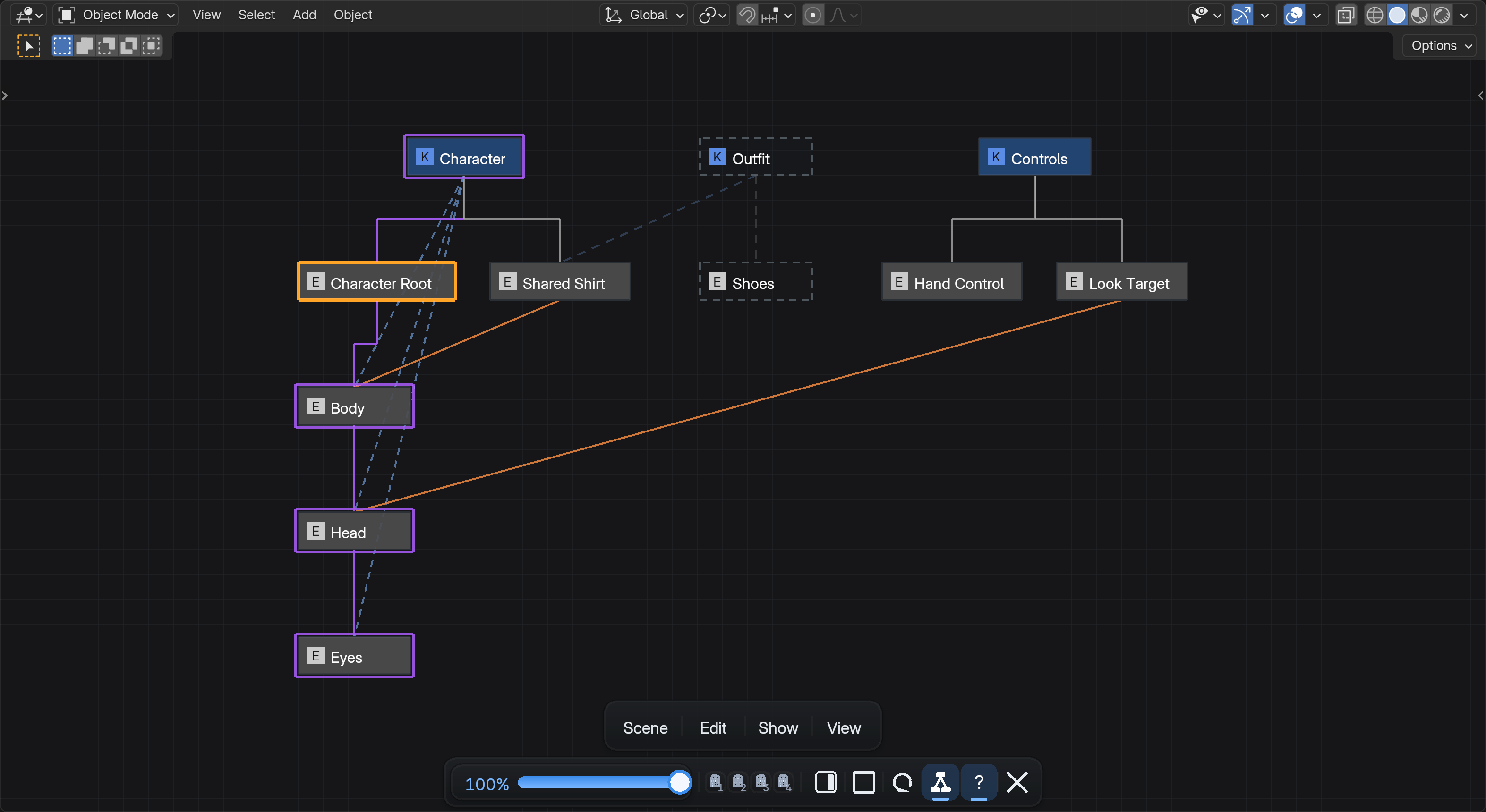

複数コレクションに所属するオブジェクト

Blenderでは1つのオブジェクトを複数のコレクションにリンクできますが、スケマティックの木は1つの親しか持てません。オブジェクトのノードは常に1個だけで、所属のうち1つが「表示先コレクション」として木の親になり、残りの所属は破線の Collection Link として表されます。表示先はOutlinerの順序で自動的に決まります。

• すでに所属しているコレクションノードへドロップすると、表示先だけが変わります（Blenderのデータそのものは変更されません）。
• 所属していないコレクションへドロップした場合は、Blenderの M（Move to Collection）と同じ実移動になります。他の所属が外れた場合はその件数が報告されます。
• Object.parent を持つ子オブジェクトは、必ず親オブジェクトの下に描かれます。子オブジェクトをコレクションへドロップしてもノードは動かず、その理由が警告として表示されます。

6. リンク表示

Links パネルまたは Show メニューから表示を調整します。

• Parent link
• Constraint link
• Modifier link
• Material link
• Instance link
• Collection link

ConstraintアイコンがOFFならリンクを表示しません。ONの場合は Selected Only / Always の二択から表示方法を選びます。ConstraintとMaterialはそれぞれ Straight / Parallel の経路を設定できます。Selected Links Only を使うと選択ノードに関係するリンクだけを表示します。

Collection link は、複数コレクションに所属するオブジェクトの追加所属を破線で表す独立したリンク種類です。 Collection Links トグルで表示・非表示を切り替え、Collection Link Mode で Selected Only（既定）/ Always を選び、Collection Link Style で Straight / Parallel の経路を選びます（親リンクの経路設定とは独立）。Collection Linkを選択して Delete を押すと、その所属だけを解除できます。最後の1件は解除できません（どのコレクションにも属さないオブジェクトはOutlinerからも消えるため）。

リンクをクリックすると内部選択できます。リンク上のDotは経路整理に利用でき、Period で追加、ドラッグで移動、Delete で削除できます。

7. レイアウト

Layout パネルから以下を設定できます。

• 縦方向 / 横方向
• Creation、Type、Height / Width、Width / Heightによるソート
• Auto Layout
• Grid表示とGrid Size
• Snap to GridがONのときのグリッド・近傍スナップ
• Snap to Gridの既定値はOFFです（ドラッグ中にCtrlを押している間だけ一時的にスナップします）。
• 全体または選択対象の再配置
• ユーザー位置のリセット

主要ショートカット:

• Ctrl+R: 全体を再配置
• Shift+R: 選択対象を再配置
• Snap to GridがOFFの場合、ノードドラッグ中の Ctrl: 一時的にスナップ

スナップ中は吸着先のX/Y位置にシアンのガイド線が表示されます。近くに別ノードのエッジまたは中心がある場合はそちらを優先し、それ以外の軸は表示グリッドへ吸着します。

レイアウトプリセット

Layouts パネルで現在のノード位置、並び、折りたたみ、ビュー、方向、ソートなどを名前付きで保存・読込・削除できます。プリセットはシーン内に保存されます。

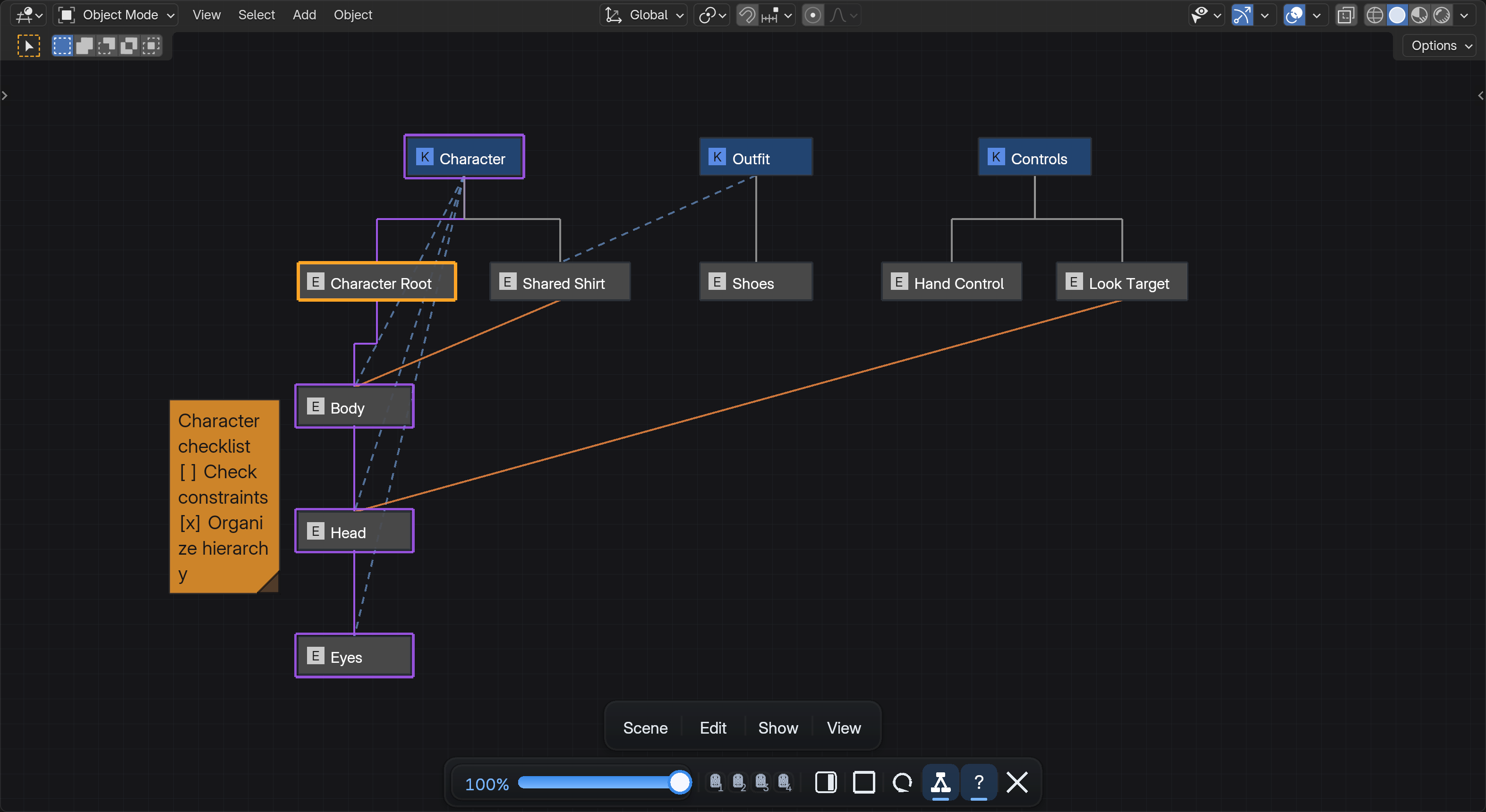

8. Backdrop・Sticky Note・注釈

Backdropはノードの視覚的な分類に使います。タイトル、色、透明度、文字設定、前後関係を編集できます。Sticky Noteは自由なメモやチェックリストとして利用でき、ノードへの固定にも対応します。右クリックメニューから複製、色変更、前面・背面移動などを実行できます。本文の文字サイズはラベルとは別に設定できます。

これらの情報は.blend内に保存されます。

9. MemoCam

MemoCamは現在のパンとズームを4スロットに保存します。

• Ctrl+1 ～ Ctrl+4: 現在のビューを保存
• 1 ～ 4: 保存したビューを呼び出し

Nパネルの View または画面内ツールバーからも操作できます。MemoCamはノード選択ではなく、表示位置を記録します。

10. Nパネルの設定

• Filters: Object・Collection・Bone・Material・Instance と、「Other Object Types」（Metaball・Volume・Point Cloud・Grease Pencil・Lattice・Light Probe・Speaker・Hair Curves）の表示を制御します。
• Links: リンク種類、表示条件、経路。Collection Links / Collection Link Mode（Selected Only / Always） / Collection Link Style（Straight / Parallel）を含みます。
• Layout: 配置、方向、ソート、グリッド
• Layouts: 名前付きレイアウトプリセット
• Appearance: アイコン、色、背景透明度、ツールバー
• View: フレーミング、MemoCam、専用ウィンドウサイズ
• Interaction: 選択形状、H キー時の可視性チャンネル選択。ボーンは「Hide Bones」トグルのみで制御され、他のチャンネルは対応しません。マテリアルは可視性を持たないため H キーに対応しません。
• Advanced: 初期スコープ、アドオン設定への導線

11. ショートカット設定

Edit > Preferences > Add-ons > cvELD Schematic View で設定します。

• Modern: Blender/一般的なノードエディタに近い操作
• Softimage: held-Sを使うパンなどSoftimage寄りの操作
• User: 個別に変更した設定

設定はJSONとしてExport / Importできます。グローバルな起動キーはBlenderのキーマップ設定、Schematic実行中の操作キーはアドオン設定から変更します。

同じアドオン設定画面の Compatibility セクションには、実行中のBlenderバージョン、互換プロファイル、ランタイムモジュールID、マニフェストIDが表示されます。Copy Diagnostics ボタンを押すと、不具合報告に必要な情報をクリップボードへコピーできます。

12. Undo

Ctrl+Z / Ctrl+Y はSchematic内のレイアウト、折りたたみ、注釈などに対応します。Blenderデータそのものを編集する操作はBlenderのUndo体系も利用します。重要な階層編集の前には.blendを保存してください。

ショートカットリファレンス

このページは Modern プリセットの既定値を示します。Schematic 実行中のキーは Edit > Preferences > Add-ons > cvELD Schematic View で変更できます。

起動と Blender 全体のキー

9 はテンキーではなく、キーボード上段の数字キーです。これらは Blender の Keymap から変更します。

ナビゲーションと選択

編集

表示、配置、注釈

ノードドラッグ中は、Snap to Grid が OFF の場合でも Ctrl を押している間だけスナップできます。

メニュー固有のキー

画面内メニューが開いている間は、各項目に表示されたキーで機能を切り替えられます。たとえば Scene メニューでは S / Y / E で Scene / View Layer / Selection を選び、Show メニューではノード種類やリンク種類を切り替えます。通常操作と同じ文字キーでも、開いているメニューが優先されます。

Softimage プリセット

Softimage プリセットでは次の操作だけが Modern プリセットと異なります。

カスタマイズと入出力

• Modern: Blender や一般的なノードエディターに近い既定操作です。
• Softimage: held-S を使うパンなど、Softimage に近い操作です。
• User: Modern または Softimage を土台に個別変更した状態です。

設定は JSON として Export / Import できます。グローバルな起動キーは Blender の Keymap、Schematic 実行中の操作キーはアドオン設定で管理されます。

トラブルシューティング

Schematicタブが表示されない

1. Blenderが4.5以降であることを確認します。
2. Edit > Preferences > Add-ons でアドオンが有効か確認します。
3. 3D Viewにマウスを置いて N を押します。
4. Blenderを再起動します。

更新直後は古いモジュールがメモリに残る場合があるため、再起動が有効です。

9 を押しても開かない

• テンキーではなくキーボード上段の 9 を確認してください。
• PageDown でも起動できます。
• Blenderの Preferences > Keymap で競合を確認してください。
• カスタムキーマップでは、アドオンを再読み込みすると登録が反映される場合があります。

専用ウィンドウが開かない

PageUp または Ctrl+9 を試してください。ウィンドウが別モニターや画面外に残っていないかも確認します。アドオン設定で専用ウィンドウの初期幅・高さを変更できます。

ノードが表示されない

• Scopeを一度 Scene にします。
• 検索文字列を消します。
• Filtersで対象種類が有効か確認します。
• 折りたたまれた親ノードを展開します。
• Isolateを解除します（Alt+I）。
• F5 で更新します。

View Layerから除外されたノードは、現在のスコープやフィルターによって表示されない場合があります。

選択がBlenderと同期しない

Nパネル先頭の選択ロックが有効になっていないか確認します。リンク済み、除外済み、選択不可のデータは通常のBlender選択へ反映できないことがあります。

編集操作がキャンセルされる

次を確認してください。

• データがLibrary Linkまたは読み取り専用ではないか
• Library Overrideで許可されている操作か
• Bone操作に必要なArmatureが編集可能か
• 親変更で循環階層が発生しないか

画面下部の警告ステータスに理由が表示されます。

表示が重い

• Scopeを View Layer または Selection に絞ります。
• 不要なノード種類とリンクを非表示にします。
• Constraint Linksを Selected Only または Off にします。
• Node Previewsを無効にします。
• 重い3Dシーンでは、Schematicの計測時間に3D View側のGPU待ち時間が含まれることがあります。

描画が消える・透明表示がおかしい

Blenderを再起動し、Factory Startupの軽いシーンでも再現するか確認してください。GPUバックエンド、Blenderバージョン、再現操作を不具合報告へ含めてください。

例外が発生した場合、診断ログはアドオンフォルダーではなくBlenderの一時ディレクトリに保存されます。

• cveld_schematic_modal_error.log
• cveld_schematic_draw_error.log

不具合報告に必要な情報

• Blenderの完全なバージョン番号
• OSとGPU
• アドオンのバージョン
• 再現手順
• Object / Collection / Boneなど対象データの種類
• エラーメッセージまたは一時ディレクトリのログ
• 可能であれば最小構成の.blend

Edit > Preferences > Add-ons > cvELD Schematic View > Compatibility の Copy Diagnostics ボタンでも、同等の情報をまとめてクリップボードへコピーできます。

公開できない制作データや個人情報をIssueへ添付しないでください。

お問い合わせ先

• 作者：Land-Y
• X：https://x.com/cvELD_info
• ウェブサイト：https://cveld.net/

変更履歴

1.3.0 — 2026-08-18

複数コレクションに所属するオブジェクトの表示を仕上げ、9 / PageDown が他のキー配置に奪われる問題をさらに修正しました。

• 所属しているすべてのコレクションへの破線リンクを描画するようにしました。表示先コレクションは実線、それ以外の所属は破線で表示します。
• すでに所属しているコレクションへドロップしたとき、表示先だけを切り替えてファイルに保存するようにしました。ノードのリネームにも追従します。
• 表示先に指定したコレクションから外れた場合は、自動選択へ戻るようにしました。
• コレクションリンクを選択して Delete を押すと、その所属だけを解除します。最後の1件は解除できません。
• 親を持つ子オブジェクトをコレクションへドロップした場合、ノードが移動しない理由をステータスと通知に表示するようにしました。
• 表示中と非表示のコレクションの両方に所属するオブジェクトを、すべての所属経路が非表示の場合だけ非表示として扱うように修正しました。
• カスタムキー配置で 9 / PageDown が起動しない場合がある問題を修正しました。

1.2.0 — 2026-08

Blender 5.2を基準としつつ4.5以降でも動作するようにし、複数コレクション所属の表示、ノード削除、多言語UIを追加した回です。

• 対応Blenderバージョン: 基準を Blender 5.2 に変更。4.5以降であればフォルダ版インストールで動作し、4.5〜5.1は「レガシー互換」として警告付きで動作。4.5未満では登録を拒否。Extension版はマニフェストの blender_version_min = 4.5.0 でインストール可否を判定。
• 多言語UI（14言語）: 日本語に加え、簡体字中国語・繁体字中国語・スペイン語・韓国語・フランス語・イタリア語・ブラジルポルトガル語・ドイツ語・ロシア語・ポーランド語・トルコ語・ウクライナ語のカタログを同梱し、Blenderの言語設定に自動追従。
• 複数コレクションに所属するオブジェクト: 表示先コレクションを木の親にし、残りの所属を破線のCollection Linkで表現。Collection Link Mode / Style を追加し、所属リンクのDeleteで解除（最後の1件は解除不可）。
• 追加された操作: ノードの削除（Object / Materialのみ）、Clear Parent（Alt+/）、Scrub Zoom（Ctrl+MMB、Softimageは S+MMB）、個別のZoom In / Zoom Outショートカット、Other Object Typesフィルター、Sticky Noteの本文フォントサイズ。
• ボーンとコンストレイント: Hide Bonesトグルを新設し、コンストレイントリンクのラベルがUI言語に追従するように変更。
• Compatibilityセクションと Copy Diagnosticsボタンを追加し、実行中のBlenderバージョンや互換プロファイルを確認・共有しやすく。
• 修正: 複数コレクション所属時の可視性判定、Undoが2回分戻る問題、親子付けのUndo順序、リネームでレイアウトが失われる問題、9/PageDownで開かない問題、共有アーマチュアの表示切り替え、非英語UIでのホバー説明表示などを修正。
• 既定値の変更: Snap to Grid の既定値をOFFに変更（ドラッグ中に Ctrlを押している間だけスナップする動作は変わらず）。

Introduction

cvELD Schematic View displays the Blender scene hierarchy as nodes in the 3D View. It supports selection, visibility control, hierarchy editing and visual layout management.

Getting started

1. Follow Install, update and uninstall to enable the add-on.
2. Read “Opening Schematic View” and “Navigation” in the User guide.
3. Keep the Shortcut reference handy for keyboard and mouse controls.
4. If something does not work, see Troubleshooting.

Where data is stored

• Scene-specific data—including node positions, collapsed states, layout presets, Backdrops, Sticky Notes, node annotations and MemoCam views—is stored in the .blend file.
• User preferences, including shortcut presets and appearance settings, are stored in Blender’s add-on preferences.
• Operations that change Blender Objects, Collections, Bones or Constraints participate in Blender’s Undo system.
• While Schematic View is running, Ctrl+Z / Ctrl+Y also undo and redo internal layout and annotation changes.

Save the .blend file before important hierarchy edits or add-on updates. Some editing operations are unavailable for Library Links, restricted Library Overrides and read-only data.

Install, Update and Uninstall

Requirements

• Blender 4.5 or later
• Compatible with Blender 5.2
• cvELD_SchematicView-<version>.zip

The baseline version is Blender 5.2. Blender 4.5–5.1 run under a “legacy compatible” profile that shows a warning for unverified features. Registration is refused below Blender 4.5. For the Extension build (installed from a ZIP), installability is determined by blender_version_min = 4.5.0 in blender_manifest.toml.

The UI is localised into 14 languages, including Japanese, Simplified Chinese, Traditional Chinese, Spanish, Korean, French, Italian, Brazilian Portuguese, German, Russian, Polish, Turkish and Ukrainian. Blender selects the language automatically based on Edit > Preferences > Interface > Translation > Language, so no add-on setting is required. Status messages, warnings and error text are also localised.

Installation

1. Start Blender.
2. Open Edit > Preferences > Add-ons.
3. Open the menu in the upper-right corner and choose Install from Disk.
4. Select the downloaded ZIP without extracting it.
5. Search for and enable cvELD Schematic View.
6. Press N in the 3D View and confirm that the Schematic tab appears.

Opening Schematic View

• Sidebar: 3D View > Sidebar > Schematic
• Overlay in the current 3D View: 9 or PageDown
• Dedicated window: PageUp or Ctrl+9

When Open in New Window is enabled in the add-on preferences, the launch button in the Sidebar opens a dedicated window.

Updating

1. Save the .blend file you are working on.
2. Close Schematic View.
3. Install the new ZIP from the Add-ons page in Preferences.
4. Restart Blender.
5. Confirm the displayed version on the Add-ons page.

Restarting Blender after an update prevents modules from the previous version from remaining in memory. Scene settings, layouts and annotations stored in the .blend file are normally retained, but back up important files before updating.

Uninstalling

1. Close Schematic View.
2. Disable the add-on under Edit > Preferences > Add-ons.
3. Remove it from the Add-ons page menu.
4. Restart Blender.

Disabling the add-on does not necessarily remove its saved custom properties from existing .blend files.

User Guide

See the documentation index for installation and troubleshooting, or the shortcut reference for a complete control list.

1. Opening Schematic View

Press N in the 3D View, open the Schematic tab and click the node-tree icon in the first panel. Schematic View appears as an overlay in that 3D View. Use the window icon, PageUp or Ctrl+9 to open it in a dedicated window.

A Schematic View session belongs to the window and 3D View from which it was launched. You can run independent sessions in other 3D Views.

2. Navigation

With the Softimage preset, use S+LMB to pan and LMB / MMB as selection gestures. Scrub Zoom is bound to S+MMB drag on the Softimage preset. Zoom In and Zoom Out can be assigned independently from the mouse-wheel zoom.

3. Display scope

Choose the displayed range from the Scene menu in the Sidebar or top toolbar.

• Scene scans the entire scene.
• View Layer displays content based on the current View Layer.
• Selection limits the display to selected data and its related hierarchy.

For a large scene, use View Layer or Selection and narrow the visible types under Filters.

4. Nodes and selection

Node selection normally synchronises with Blender. While Synchronize 3D View and Node Selection at the top of the Sidebar is enabled, selection is synchronised in both directions. Disable it to preserve the current Schematic selection and stop selection synchronisation.

Common operations:

Deleting nodes with Delete is available for Object and Material nodes. Deleting a Material node only removes the material slot from every object that uses it; the object itself is not deleted. Nodes that merely display part of an owning data-block, such as Bones or Modifiers, cannot be deleted.

Some edits are unavailable for linked data, restricted Library Overrides and read-only data. A status message at the bottom of Schematic View explains why an operation cannot run.

5. Hierarchy editing

Press / to start Parent Picker. Select the node to re-parent, then click the target parent to confirm. Press Esc to cancel.

When re-parenting a Bone, the add-on can temporarily change Blender’s mode and selection, then restore both after the operation. Save the file before editing a complex rig.

Other hierarchy and structure operations:

• Alt+/: Clear Parent for the selected objects, collections and bones. Objects move to the root of the Scene Collection; bones only lose their parent within the owning Armature.
• Alt+C: Add Constraint
• Alt+G: Group selected nodes
• Shift+Alt+G: Ungroup
• Alt+L: Toggle node-position lock
• Alt+E: Expand All
• Alt+Q: Collapse All
• Shift+Alt+E: Expand To Depth
• Alt+I: Isolate Selected / exit isolation

Objects belonging to multiple collections

Blender allows a single object to be linked to several collections, but the schematic tree only supports one parent. Each object always has exactly one node: one of its memberships becomes the “display collection” that acts as its parent in the tree, and the remaining memberships are shown as dashed Collection Links. The display collection is chosen automatically based on Outliner order.

• Dropping the node onto a collection it already belongs to only changes the display collection — Blender’s underlying data is not modified.
• Dropping it onto a collection it does not belong to performs a real move, the same as Blender’s M (Move to Collection). If other memberships are removed as a result, the count is reported.
• A child object that has an Object.parent is always drawn under its parent object. Dropping such a child onto a collection does not move the node, and a warning explains why.

6. Links

Adjust link display in the Links panel or Show menu.

• Parent links
• Constraint links
• Modifier links
• Material links
• Instance links
• Collection links

When the Constraint icon is off, Constraint links are hidden. When it is on, choose Selected Only or Always. Constraint and Material links each support Straight and Parallel routing. Enable Selected Nodes’ Links Only to show only links associated with selected nodes.

Collection links are a separate link type shown as dashed lines for the extra memberships of an object that belongs to multiple collections. Toggle them with Collection Links, choose Selected Only (default) or Always with Collection Link Mode, and choose Straight or Parallel routing with Collection Link Style (independent from the parent-link routing setting). Select a Collection Link and press Delete to remove just that membership. The last remaining membership cannot be removed this way, because an object that belongs to no collection would also disappear from the Outliner.

Click a link to select it internally. Dots help organise a link route: press Period to add one, drag it to move it and press Delete to remove it.

7. Layout

The Layout panel provides:

• Vertical or Horizontal layout
• Sorting by Creation, Type, Height / Width or Width / Height
• Auto Layout
• Grid display and Grid Size
• Grid and nearby-node snapping when Snap to Grid is enabled
• Snap to Grid is off by default (hold Ctrl while dragging a node to snap temporarily).
• Rearrangement of all nodes or the selection
• Resetting user-defined positions

Main shortcuts:

• Ctrl+R: Rearrange All
• Shift+R: Rearrange Selection
• Hold Ctrl while dragging a node to snap temporarily when Snap to Grid is off

During snapping, cyan guides show the target X or Y position. A nearby node edge or centre takes priority; other axes snap to the displayed grid.

Layout presets

Use the Layouts panel to save, load or delete named presets. A preset can store node positions, ordering, collapsed states, view, orientation and sorting. Layout presets are stored in the scene.

8. Backdrops, Sticky Notes and annotations

Use Backdrops to organise nodes visually. Their title, colour, opacity, text settings and stacking order can be edited. Sticky Notes support free-form notes, checklists and pinning to nodes. The context menu provides duplication, colour and front/back ordering operations. The body text size can be set separately from the label.

This annotation data is stored in the .blend file.

9. MemoCam

MemoCam stores the current pan and zoom in four slots.

• Ctrl+1 through Ctrl+4: store the current view
• 1 through 4: recall a stored view

MemoCam is also available in the View panel and in-canvas toolbar. It records the viewport position, not node selection.

10. Sidebar settings

• Filters controls Object, Collection, Bone, Material, Instance and Other Object Types. The latter covers Metaball, Volume, Point Cloud, Grease Pencil, Lattice, Light Probe, Speaker and Hair Curves.
• Links controls link types, display conditions and routing, including Collection Links, Collection Link Mode (Selected Only / Always) and Collection Link Style (Straight / Parallel).
• Layout controls placement, orientation, sorting and the grid.
• Layouts manages named layout presets.
• Appearance controls icons, colours, background opacity and the toolbar.
• View provides framing, MemoCam and dedicated-window sizing.
• Interaction controls selection shape and the visibility channel used by H. Bones support only Hide Bones; Materials have no visibility state and do not respond to H.
• Advanced provides the initial scope and a link to the add-on preferences.

11. Shortcut settings

Open Edit > Preferences > Add-ons > cvELD Schematic View.

• Modern uses controls similar to Blender and common node editors.
• Softimage provides Softimage-inspired controls such as held-S panning.
• User represents individually customised settings.

Settings can be exported and imported as JSON. Blender’s Keymap controls global launch shortcuts; the add-on preferences control operations used while Schematic View is running.

The same add-on preferences page has a Compatibility section that shows the running Blender version, the compatibility profile, the runtime module ID and the manifest ID. The Copy Diagnostics button copies the information needed for a bug report to the clipboard.

12. Undo

Ctrl+Z / Ctrl+Y support internal Schematic changes such as layouts, collapsed states and annotations. Operations that edit Blender data also use Blender’s Undo system. Save the .blend file before important hierarchy changes.

Shortcut Reference

This page lists the defaults for the Modern preset. In-session controls can be changed under Edit > Preferences > Add-ons > cvELD Schematic View.

Launch and global Blender shortcuts

9 means the top-row number key, not Numpad 9. Change these global shortcuts in Blender’s Keymap preferences.

Navigation and selection

Editing

Display, layout and annotations

When Snap to Grid is off, hold Ctrl while dragging a node to enable snapping temporarily.

Menu-specific keys

While an in-canvas menu is open, press the key shown beside an item to activate it. For example, the Scene menu uses S / Y / E for Scene / View Layer / Selection. The Show menu provides keys for node and link types. An open menu takes priority when a key is also assigned to a normal operation.

Softimage preset

Only these controls differ from the Modern preset:

Customisation and import/export

• Modern: controls similar to Blender and common node editors.
• Softimage: controls inspired by Softimage, including held-S panning.
• User: individually customised controls based on Modern or Softimage.

Shortcut settings can be exported and imported as JSON. Blender’s Keymap manages the global launch shortcuts; the add-on preferences manage controls used while Schematic View is running.

Troubleshooting

The Schematic tab does not appear

1. Confirm that you are using Blender 4.5 or later.
2. Confirm that the add-on is enabled under Edit > Preferences > Add-ons.
3. Move the pointer over a 3D View and press N.
4. Restart Blender.

A restart is particularly useful after updating because modules from the previous version can remain in memory.

Pressing 9 does not open Schematic View

• Use the top-row 9, not Numpad 9.
• Try PageDown.
• Check for conflicts under Preferences > Keymap.
• After changing a custom keymap, reloading the add-on can make the registration take effect.

The dedicated window does not open

Try PageUp or Ctrl+9. Check whether the window opened on another monitor or outside the visible desktop. Its initial width and height can be changed in the add-on preferences.

No nodes are displayed

• Set Scope to Scene temporarily.
• Clear the search text.
• Confirm that the required node types are enabled under Filters.
• Expand collapsed parent nodes.
• Exit Isolate mode with Alt+I.
• Press F5 to refresh.

Nodes excluded from the View Layer can be hidden depending on the current scope and filters.

Selection does not synchronise with Blender

Confirm that the selection-sync lock at the top of the Sidebar is not enabled. Linked, excluded or non-selectable data cannot always be reflected in Blender’s regular selection.

An editing operation is cancelled

Check whether:

• the data is a Library Link or read-only;
• the operation is permitted by its Library Override;
• the Armature required for a Bone operation is editable; or
• re-parenting would create a hierarchy cycle.

The status message at the bottom of Schematic View explains why an operation was rejected.

Display is slow

• Narrow Scope to View Layer or Selection.
• Hide node and link types that are not needed.
• Set Constraint Links to Selected Only or turn them off.
• Disable Node Previews.
• In a heavy 3D scene, timing attributed to Schematic View can include GPU wait time from the 3D View itself.

Drawing disappears or transparency looks wrong

Restart Blender and test whether the issue also occurs in a light scene created with Factory Startup. Include the GPU backend, Blender version and exact reproduction steps in the issue report.

When an exception occurs, diagnostic logs are stored in Blender’s temporary directory rather than the add-on directory:

• cveld_schematic_modal_error.log
• cveld_schematic_draw_error.log

Information to include in a bug report

• Full Blender version
• Operating system and GPU
• Add-on version
• Reproduction steps
• Relevant data type, such as Object, Collection or Bone
• Error message or log from the temporary directory
• A minimal .blend file when possible

The Copy Diagnostics button under Edit > Preferences > Add-ons > cvELD Schematic View > Compatibility copies the same information to the clipboard in one step.

Do not attach confidential production data or personal information to a public issue.

Contact

• Author: Land-Y
• X: https://x.com/cvELD_info
• Website: https://cveld.net/

Changelog

1.3.0 — 2026-08-18

This release finishes multi-collection membership display and further fixes 9 / PageDown being taken over by other keymaps.

• Dashed links are now drawn to every Collection an object belongs to. The display Collection remains solid; other memberships are shown as dashed links.
• Dropping an object onto a Collection it already belongs to now changes only the display Collection and saves that choice with the file. The choice follows node renames.
• If the pinned display Collection is no longer a membership, the automatic choice is restored.
• Selecting a Collection link and pressing Delete removes only that membership; the last membership cannot be removed.
• Dropping a child object onto a Collection now explains why the node remains under its parent Object in the status line and a notification.
• Visibility for objects belonging to both hidden and visible Collections now follows all membership paths correctly.
• Fixed 9 / PageDown not opening the view in some custom key configurations by registering the shortcuts in the additional keymap with the correct priority.

1.2.0 — 2026-08

This release moves the baseline to Blender 5.2 while keeping support for 4.5 and later, and adds display of objects belonging to multiple collections, node deletion and a localised UI.

• Supported Blender versions: baseline changed to Blender 5.2. The legacy (folder) install works from Blender 4.5 onward; 4.5–5.1 run under a “legacy compatible” profile with warnings for unverified features. Registration is refused below 4.5. The Extension build determines installability from blender_version_min = 4.5.0 in the manifest.
• Localised UI (14 languages): bundled catalogues for Japanese plus Simplified Chinese, Traditional Chinese, Spanish, Korean, French, Italian, Brazilian Portuguese, German, Russian, Polish, Turkish and Ukrainian, selected automatically from Blender’s language setting.
• Objects belonging to multiple collections: the display collection becomes the tree parent, and remaining memberships are shown as dashed Collection Links. Added Collection Link Mode / Style, and removal of a single membership via Delete (the last membership cannot be removed).
• New operations: node deletion (Object and Material only), Clear Parent (Alt+/), Scrub Zoom ( Ctrl+MMB, S+MMB on the Softimage preset), independent Zoom In / Zoom Out shortcuts, the Other Object Types filter, and a separate Sticky Note body font size.
• Bones and constraints: added a Hide Bones toggle, and constraint link labels now follow the UI language.
• Added a Compatibility section and a Copy Diagnostics button to make it easier to check and share the running Blender version and compatibility profile.
• Fixes: visibility evaluation for objects belonging to multiple collections, an issue where Undo stepped back twice, Undo ordering for re-parenting, layout loss on rename, 9/PageDown not opening Schematic View, visibility toggling for shared Armature data, and tooltips not appearing in non-English UI languages.
• Default changes: Snap to Grid now defaults to off (holding Ctrl while dragging still snaps temporarily).
